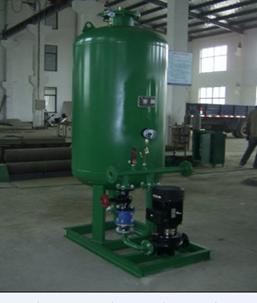

隔膜式气压自动供水设备由膨胀水罐、水泵、自动控制柜、管道、阀门、仪表等组成。本公司已系列化生产，该产品可以弥补低压供水不足，代替屋顶水箱或水塔。该系列广泛用于居民住宅、宾馆饭店、医院等民用建筑和工业设施的生活、生产及消防系统上。NZG隔膜式、BZG补气式气压自动给水装亦被广泛用于热水供应，热水采暖，小区集中供暖空调系统做落地膨胀水箱，深受广大用户的信任和好评。
特点：
1、密闭性能好：罐体为密封装置，气水接触少，保证水质不收污染。
2、结构紧凑、占地少：借助电脑三维设计，不仅仅是简单地拼合，而且科学合理布置各组成部件，压缩占地面积。
3、美观、大方：可取代生活、消防、采暖、及空调用的高位水塔，不影响建筑美观，降低建筑造价。
4、便于集中管理：该机组为一体化结构，免除用户因不同厂家产生的售后服务不一致的麻烦。
工作原理：
自动供水设备由气压罐、水泵、自动控制柜、管道组成。

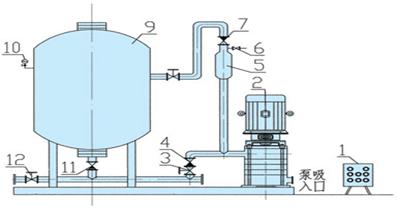

根据波义耳气体定律，一定质量的气体在一定温度下，压力与容积的乘积为常数。当水泵工作时，水送至给水管网的同时，多余的水进入气压水罐，水室扩大并将罐内的气体压缩，气室缩小，罐内的压力随之升高；压力升到最高工作压力P2时，电控柜切断水泵的电源，水泵停转，此时利用罐内被压缩气体的压力将罐内贮存的水送入给水管网，水室缩小，气室扩大，罐内压力也随之下降，当压力降低到工作压力P1时，电控柜接通水泵电源，水泵重新启动，如此周而复始，不断运行，其工作原理见下图。
|
型号 |
媒体公称直径
（mm） |
最大工作压力
Pmax
(Mpa) |
最高温度
（m3） |
总容积
（m3） |
调节容积
（m3） |
供水范围（m3/h）） |
重量（kg） |
|
单罐 |
双罐 |
|
MS-DY600 |
600 |
0.6 |
120 |
0.35 |
0.125 |
1.27-4.02 |
2.54-9.84 |
250 |
|
1.0 |
|
MS-DY800 |
800 |
0.6 |
120 |
0.85 |
0.35 |
2.92-11.36 |
5.85-22.72 |
450 |
|
1.0 |
|
MS-DY1000 |
1000 |
0.6 |
120 |
1.56 |
0.50 |
5.32-12.43 |
10.65-24.86 |
600 |
|
1.0 |
|
MS-DY1200 |
1200 |
0.6 |
120 |
2.65 |
0.75 |
8.76-20.47 |
17.52-40.94 |
900 |
|
1.0 |
|
MS-DY1400 |
1400 |
0.6 |
120 |
3.61 |
1.00 |
12.43-20.04 |
24.86-58.08 |
1350 |
|
1.0 |
|
1.0 |
说明：
1.表中的产品的重量为0.6、1.0MPa工作压力时的值.
2.若用户有1.6mpa.2.5mpa的要求，在订货的特别说明，以使特殊定制.
使用说明：
1、安装时应保持水平。
2、产品出厂前已进行了压力试验和气室充气工作，用户不需再进行压力试验，现场安装时也不得随意拆卸罐体，以防罐体内气体伤人或影响设备的密封性。
3、机房应有良好的通风条件，室温(冬季)不低于2℃，室外安装应考虑防冻措施。
4、若调试人员调试时，发现罐内需要充气，应严格按下述操作程序进行。
1) 气压水罐的调试程序，应本着先充水后充氮的原则进行。充水时可利用城市给水系统充水。充水时将排气阀打开，当水室空气排净后即停止充水，关闭排气阀，开始充气。
2) 充气时先将电接点压力表上、下指针转至需要的最高压力和最低压力位置上，然后打开充气嘴进行充气，当气压的充气压力达到最高压力值时，充气完毕，关闭充气嘴。
|
